YW高效无堵塞排污泵

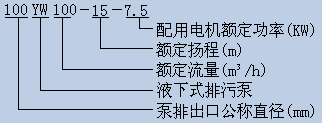

YW高效无堵塞排污泵型号意义
YW高效无堵塞排污泵
******流量：8～2600m3/h 扬 程：7～35m 功 率：0.75～110KW
YW高效无堵塞排污泵概述
YW系列潜水式无堵塞排污泵在引进联邦德国ABS制泵公司先进技术的基础上，在经我公司科研人员的共同努力下，同时广泛征求国内水泵专家的意见，并经过多次改良而研制成功的，经测试各项性能指标均达到国外同类产品的先进水平。

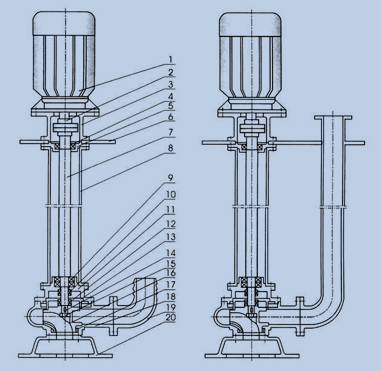

YW高效无堵塞排污泵结构示意
| 1 | 电机 | 8 | 支撑管 | 15 | 叶轮螺母 |
| 2 | 联轴器 | 9 | 下轴承 | 16 | 叶轮 |
| 3 | 电机座 | 10 | 上机械密封 | 17 | 密封环 |
| 4 | 上轴承 | 11 | 油室 | 18 | 泵体 |
| 5 | 上轴承座 | 12 | 机械密封 | 19 | 出水管 |
| 6 | 安装盘 | 13 | 后盖板 | 20 | 底盘 |
| 7 | 加长轴 | 14 | 键 |

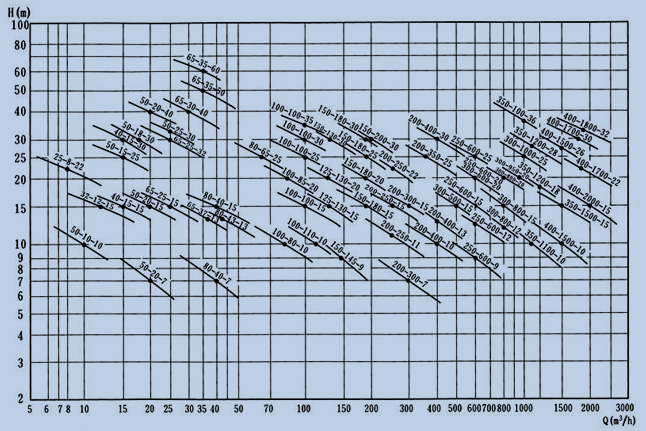

YW高效无堵塞排污泵型谱图

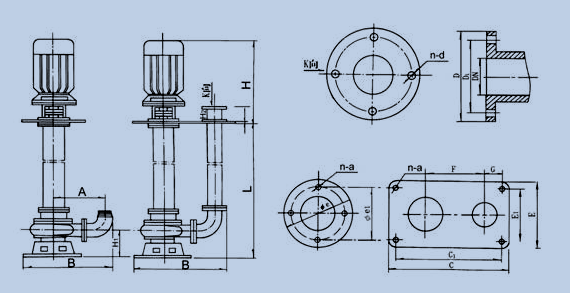

YW高效无堵塞排污泵外形及安装尺寸
安装尺寸表
